On imagine souvent la rétro-ingénierie comme un long fleuve tranquille.
On prend une pièce cassée.
On sort un pied à coulisse.
On ouvre son logiciel de CAO.
Et on redessine à l'identique.
C’est une illusion.
Dans le monde réel, une pièce qui a vécu ne ressemble plus jamais à son plan d'origine.
Elle a subi les assauts du temps.
La chaleur l'a déformée.Les frictions l'ont amincie.
Les contraintes mécaniques ont étiré ses angles.
Parfois, il manque carrément la moitié du composant, broyé par l'engrenage d'une machine.
Le véritable défi du concepteur ne consiste pas à copier ce qu'il voit, Il consiste à deviner ce qui a disparu.
Le piège de la copie conforme.
Si vous mesurez une zone usée et que vous la reproduisez au centième de millimètre près, votre nouvelle pièce flottera dans son logement.
Le mécanisme ne fonctionnera pas, ou pire, il cassera à nouveau, mais cette fois-ci en endommageant le moteur sous l'effet du jeu mécanique.

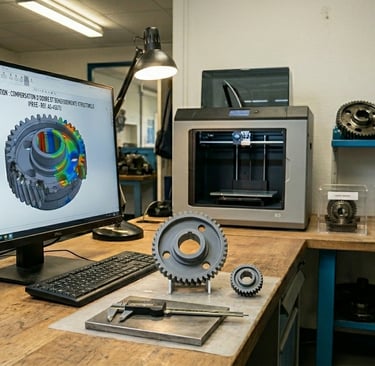

Faire de la rétro-ingénierie mécanique, c'est mener une enquête.
Il faut analyser les traces d'usure sur le plastique pour comprendre où se trouvaient les points de contact d'origine.
Il faut observer la pièce d'en face, celle en métal qui n'a pas bougé, pour en déduire la cote exacte de la pièce manquante.
Chaque millimètre carré devient un indice.
On ne dessine pas d'après un modèle.
On redéfinit l'intention initiale de l'ingénieur qui a conçu l'objet il y a vingt ans.
La matière a une mémoire. Une fois la géométrie idéale retrouvée à l'écran, le combat n'est pas terminé.
Vient le choix du matériau et de la technologie.
L'industrie utilise l'injection plastique. L'impression 3D fonctionne par dépôt de couches successives.
Ce changement de paradigme change tout.
Une pièce d'origine injectée en ABS est isotrope : sa résistance est la même dans toutes les directions.
Une réplique imprimée en FDM, elle, a un sens de lecture. Ses couches sont comme les veines du bois.
Si vous orientez mal votre pièce sur le plateau de l'imprimante, elle se fendra à la première sollicitation, exactement là où les couches se superposent.

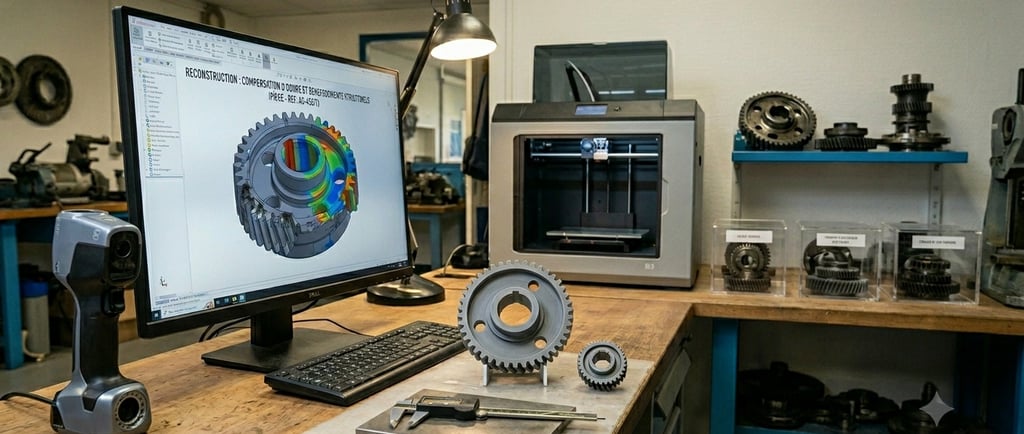

Pour compenser cette faiblesse technique, il faut tricher intelligemment.
Modifier les épaisseurs de parois en CAO par rapport au modèle d'origine.
Ajouter des congés de raccordement là où l'usine avait mis des angles vifs.
Anticiper la rétractation de thermoplastiques techniques comme le nylon chargé en fibre de carbone ou le polycarbonate.
C'est là que réside le secret.
La pièce finale ne sera pas identique à celle sortie de l'usine dans les années 90.
Elle sera différente, parfois même plus lourde, plus épaisse à certains endroits stratégiques, mais elle sera parfaitement adaptée aux contraintes de la fabrication additive.
Redessiner l'invisible.
Ce travail de compensation et de réinterprétation est l'un des secrets les mieux gardés des ateliers de fabrication numérique.
C’est la frontière fine entre le simple "maker" qui duplique un gadget et le technicien qui redonne vie à un outil de production industrielle.
"Prendre la mesure du passé pour assurer la fonction du présent.
Ce n'est pas seulement de la modélisation 3D.
C'est de la traduction mécanique."
